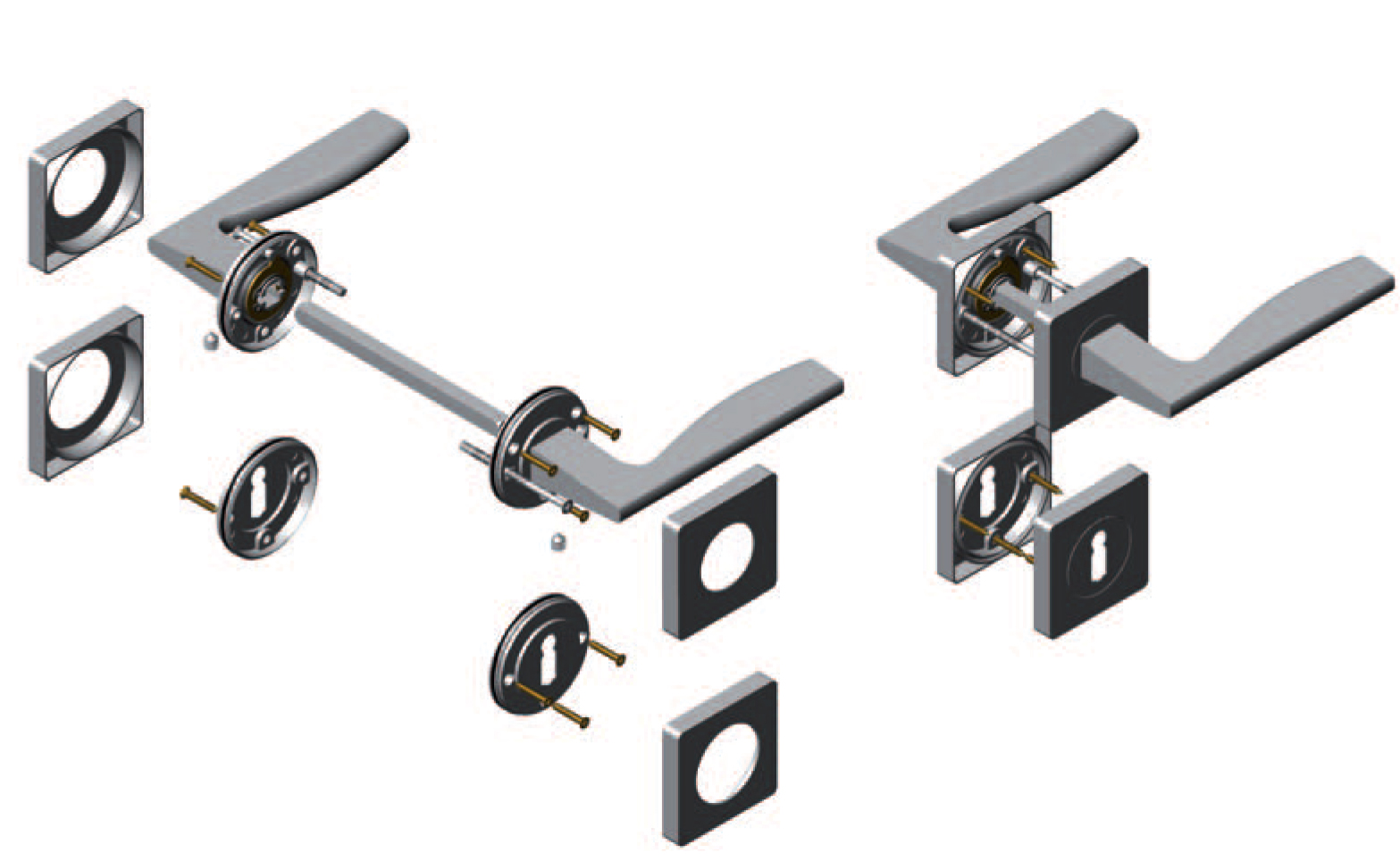

Montáž rozetové kliky

Pro spolehlivé spojení páru klik je potřeba dodržet následující postup montáže na dveře:

Nejprve vložíme čtyřhranný trn do otvoru pro kliky

na zámku ve dveřích. Čtyř

hran zasuneme tak, aby zářezy

nebo nejtenčí stěna „dutého“ čtyřhranu směřovaly proti otvorům na imbusové šroubky v klikách. Na trn nasu-

neme kliky spojené s rozetami. Označte na dveřích všechny otvory pro šrouby,

popřípadě i pro vruty a to jak na

podkladových dílech rozet vrchních s klikou,

tak i na spodních s otvory pro klíč. Rozety s klikou přišroubujeme

přibalenými šroubky v místě otvorů na rozetách. Pro navrtání šroubků u rozetového kování používejte vrták

o ø 7 mm. Šroubky dotáhneme přiměřenou silou tak, aby nedošlo k přetočení nebo k poškození drážky na hla-

vě šroubku. Kliky poté zajistíme imbusovými šroubky (červíky) ke čtyřhrannému trnu. U spodních rozet prove-

deme připevnění vruty v místech otvorů v podkladové části rozety. Vruty můžeme také využít u horních rozet

s klikou pro lepší zpevnění namontované části kování s klikami. U těžkých dveřních křídel (dveře nad 40 kg)

nebo dveří s vratnými pružinami (samozavírače, kyvné panty, atd.) musí docházet k pečlivé montáži, protože

dochází k několikanásobně vyšší

mu odporu v tahu při otvírání. Pro tyto konkrétní případy doporučujeme použít

kování (kliky) osazené průmyslovými ložisky, která jsou konstruovaná pro dveřní křídla v místech se zvýšeními

nároky na jejich provoz.
